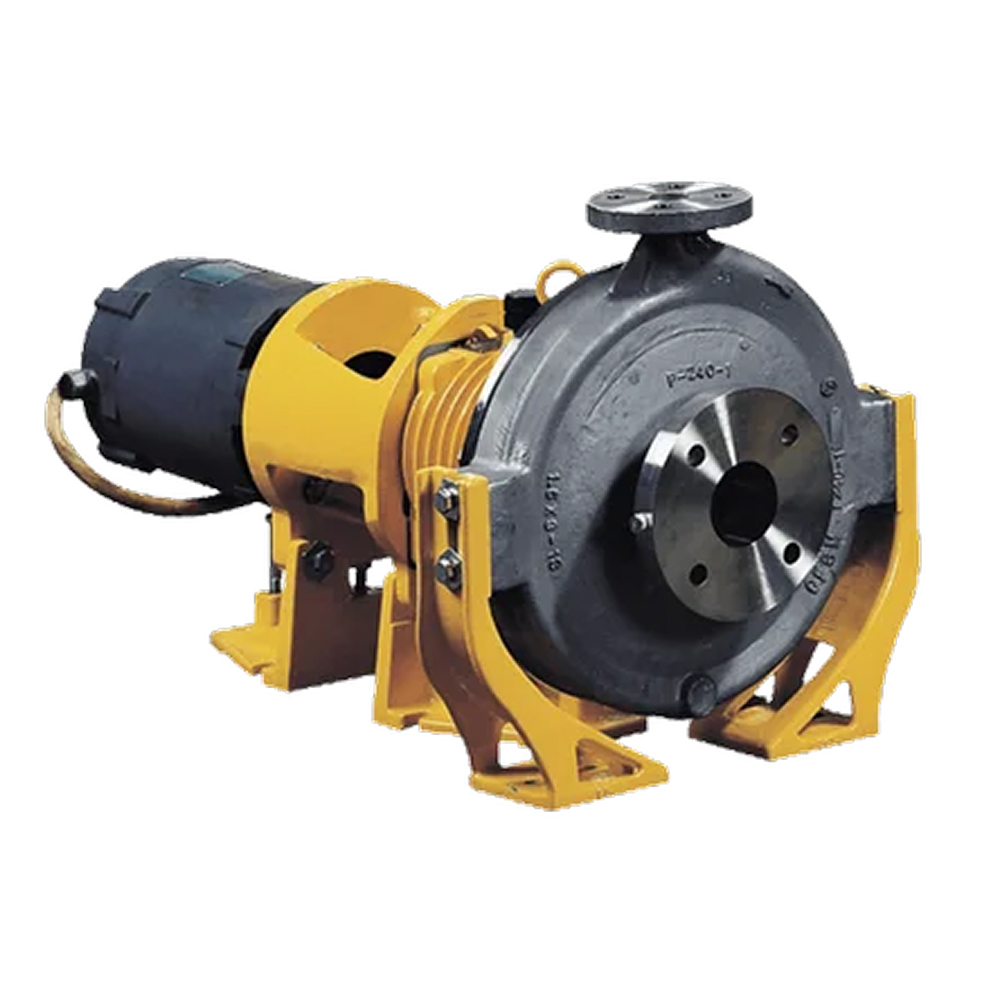

Pompy System One

Wyjątkowo trwałe i niezawodne pompy wirowe do najbardziej odpowiedzialnych zadań.

Nowy standard niezawodności pomp dla przemysłu

Wysoka wytrzymałość, niskie koszty eksploatacji – rodzina nowatorskich pomp procesowych.
Specjalnie zaprojektowane do stosowania w najtrudniejszych, ekstremalnych warunkach pracy.
Wyznaczają w przemyśle nowe standardy wysokiej jakości, trwałości i niezawodności.

Wytrzymałość i trwałość

Najlepszy współczynnik sztywności wału (L3/D4) dla pomp procesowych:
Frame S – 46 (1.9)
Frame LD17 – 17 (.65)
Frame M – 19 (.87)

Wyjątkowe cechy budowy

Zaprojektowane zwracając szczególną uwagę na strefę uszczelnień i łożysk, tam gdzie powstaje 85% awarii w typowych pompach.
Budowa dająca maksymalną niezawodność systemu – mocniejsze pompy, bardziej odporne na wibracje. Masywny, lity wał pompy o niskim współczynniku ugięcia, zabezpiecza przed typowymi uszkodzeniami powodowanymi przez wibracje oraz daje większą stabilność w strefie uszczelnienia. Zwiększa to tym samym żywotność uszczelnień.

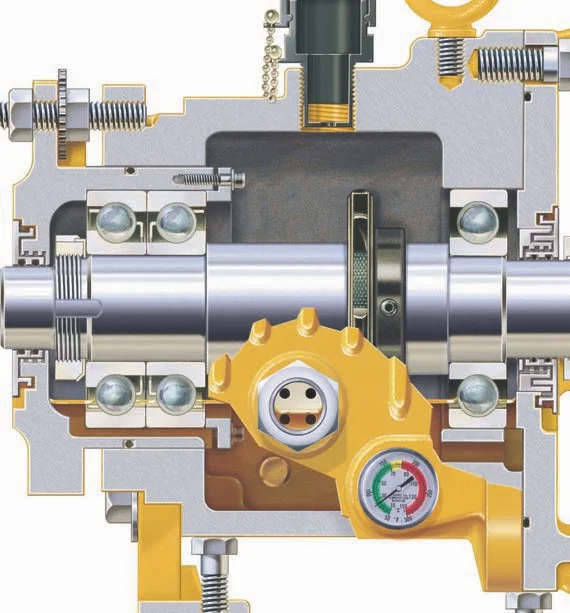

Stosowane łożyska o podwyższonej trwałości są bardziej odporne na większe obciążenia i mają większą żywotność.

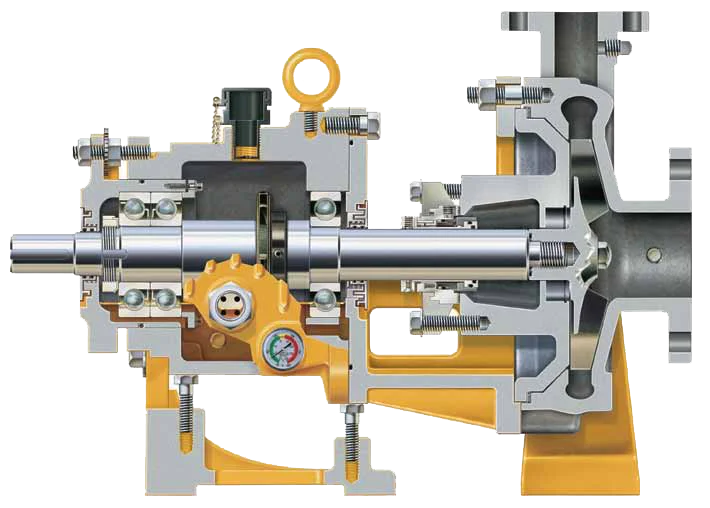

Masywna konstrukcja pompy

Mocny, lity wał, łożyska, konstrukcja uszczelnień i komory dławnicowej sprawia, że pompy te będą pracowały niezawodnie nawet w najbardziej ekstremalnych warunkach.
Mocna budowa umożliwia prawidłową pracę pompy nawet poza BEP w zakresie niedostepnym dla konwencjonalnych pomp wirowych

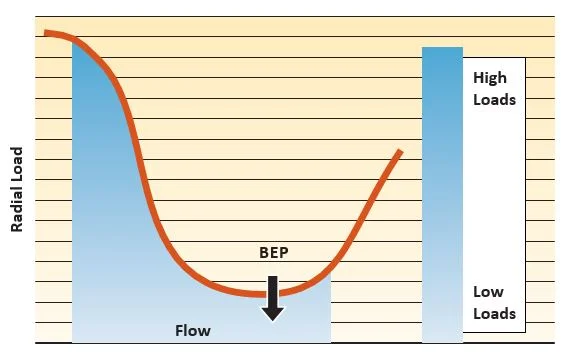

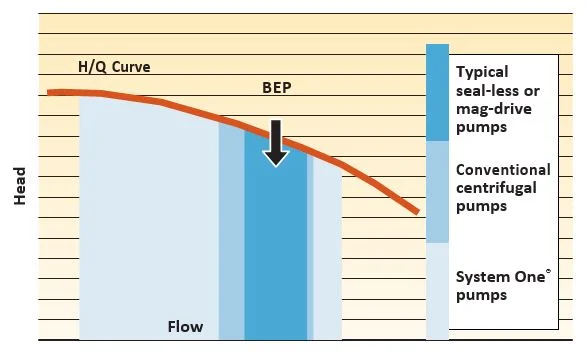

Większy zakres prawidłowej pracy poza BEP (Punkt Największej Sprawności)

Wiele procesów wymaga działania poza BEP, gdzie większe obciążenia mogą powodować szkodliwe wibracje.

Wyzwania związane z pompą procesową:

Z powodu zmian i odchyleń procesu większość pomp procesowych pracuje poza BEP, gdzie obciążenia promieniowe powodują duże naprężenia.
Konwencjonalne pompy są podatne na szkodliwe wibracje wału w warunkach poza BEP.
Awarie uszczelnienia i łożyska wynikają z uszkodzeń spowodowanych drganiami.

System One® jest rozwiązaniem:

Wytrzymała konstrukcja do najtrudniejszych zastosowań w przemyśle przetwórczym.

Pompy System One® są zaprojektowane tak, aby zapobiegać drganiom przy dużych obciążeniach promieniowych.

Pompy System One® oferują najszersze okno operacyjne poza BEP spośród wszystkich standardowych pomp procesowych.

Uszczelnienia i łożyska mają dłuższą żywotność, co zwiększa niezawodność systemu.

Gdy proces wymaga, aby pompy pracowały poza BEP (punkt najwyższej sprawności), System One® pozwoli Ci zaoszczędzić pieniądze i zapobiegnie utracie produkcji.

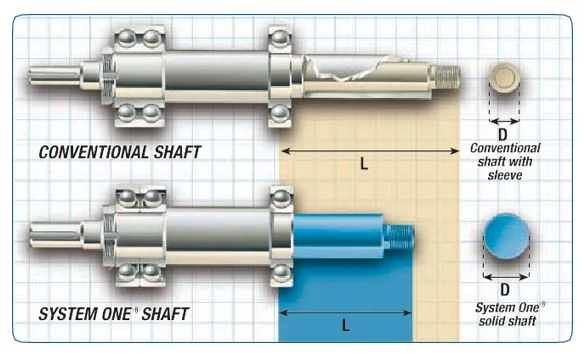

Masywny, lity wał pompy o niskim współczynniku ugięcia, zabezpiecza przed typowymi uszkodzeniami powodowanymi przez wibracje.

Chroni przed typowymi awariami pochodzącymi od wibracji.

Mocniejsza konstrukcja i lepszy współczynnik sztywności wału w porównaniu do pomp konkurencyjnych.

Frame S – 46 (1.9)

Frame LD17 – 17 (.65)

Frame M – 19 (.87)

Większa stabilność w strefie uszczelnienia – większa żywotność.

Mały wysięg wału zmniejsza obciążenie łożysk zwiększając ich żywotność.

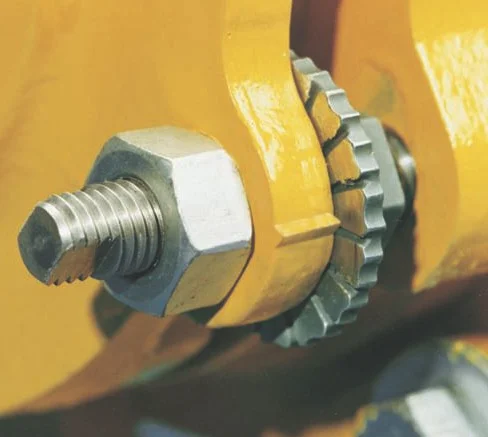

Opatentowany mechanizm mikrometrycznej regulacji wirnika skutkuje precyzyjnymi, powtarzalnymi ustawieniami

Luzy wirnika są ustawiane za pomocą opatentowanego mechanizmu regulacji mikrometrycznej. Umożliwia to pompie osiągnięcie maksymalnej wydajności i precyzyjnej powtarzalności.

Mokre końce

Konstrukcja linii środkowej zapewnia zrównoważony wzrost termiczny, aby zapobiec naprężeniom mechanicznym

Obudowa pompy System One Frame A spełnia wszystkie specyfikacje i wymiary ASME/ANSI, oferując jednocześnie konstrukcję montowana na linii środkowej. Konfiguracja linii środkowej eliminuje wiele naprężeń i odkształceń, które mogą uszkodzić uszczelnienia i łożyska ze względu na wzrost termiczny w zastosowaniach o podwyższonej temperaturze. Konstrukcja linii środkowej, wymagana przez specyfikacje API 610, jest standardem na wszystkich pompach Frame A i LD17. Rama S oferuje opcjonalną stopę ramy łożyskowej z obudową z podwieszanym, a rama M oferuje stalowe nogi obudowy środkowej. Grubość ścianki obudowy obejmuje 1/8″ (3,2 mm) zapasu na korozję.

Tylne pokrywy zapewniają większą niezawodność mechaniczną

Wszystkie pokrywy tylne zawierają najnowocześniejszą komorę uszczelniającą System One® w obu wersjach komór dławnicowych

prostych i otwartych stożkowych dla doskonałego środowiska pracy systemu uszczelniającego. Ponadto dostępna jest oddzielna opatentowana radialna komora pakowania dla szczeliw sznurowych jako opcja dla tych zastosowań, w których chcemy używać szczeliw. Tylne pokrywy o wymiarach 13″ (330 mm) są przykręcane do obudowy własnym kołnierzem, co zapewnia większą niezawodność mechaniczną w porównaniu z konwencjonalnymi konstrukcjami.

W razie potrzeby dostępne są tuleje z włókna węglowego, poliuretanu i SpiralTrac..
