Dla zieleni
Traktory wielozadaniowe
Usuwanie śniegu i Liści
Szczotka power broom

Szczotka power broom

Szczotka power broom

Charakterystyka urządzenia

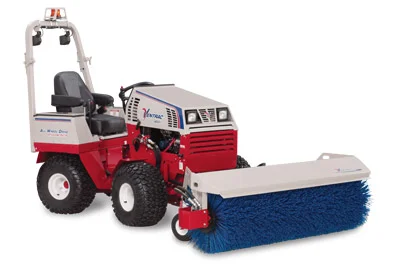

Szczotka Power Broom HB580 jest przeznaczona do zamiatania i usuwania materiału, takiego jak śnieg, liście, brud, lekki żwir, a nawet poszycia. Konstrukcja ramy bez narożników umożliwia zamiatanie krawężników i czyszczenie narożników.
Szczotkę HB580 można hydraulicznie przechylać w lewo lub w prawo i podnosić lub opuszczać za pomocą zintegrowanego systemu sterowania S.D.L.A.

Opcjonalny siłownik elektryczny umożliwia operatorowi regulację prędkości i kierunku obrotu szczotki, maksymalizując efektywność i umożliwiając operatorowi odwrócenie obrotów (zmiane kierunków obrotów) szczotki, a wszystko to z fotela operatora traktora.
Po odłączeniu szczotka stoi samodzielnie i można ją łatwo ponownie założyć. Funkcja samopoziomowania utrzymuje szczotkę w pozycji poziomej przez cały czas, a rdzenie szczotki z nylonowego włosia można wymienić w ciągu zaledwie kilku minut.
HB 580 POWER BROOM 39.55400

AKCESORIA OPCJONALNE
70.8025 KIT, 12V ACTUATOR, HB/KX/LX
70.4104 KIT, 12V FRONT 4500
Parametr Wartość
Dane techniczne 39.55400
Obrazek
Model sprzedaży HB580
Pełny opis HB, HB580 Szczotka Power Broom
Typ produktu Osprzęt
Kategoria / Montaż
System mocowania System przedniego mocowania Ventrac
Standard montażu Seria 4000
Wymiary
Szerokość robocza 147 cm
Długość 135 cm
Całkowita wysokość 61 cm
Szerokość całkowita 173 cm
Waga 173 kg
Wymiary transportowe (L × W × H) 71 × 57 × 30 cm
Waga w skrzyni 241 kg
Główne dane
Szerokość robocza 147 cm
Średnica szczotki 53,3 cm
Obrót Do przodu / do tyłu* (* z opcjonalnym siłownikiem)
Prędkość szczotki 220 obr./min przy 3200 obr./min silnika
Szczotka power broom

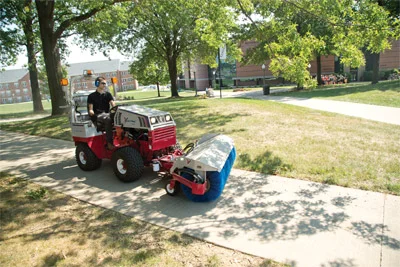

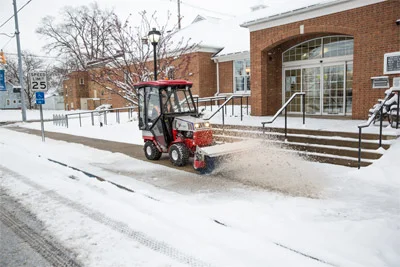

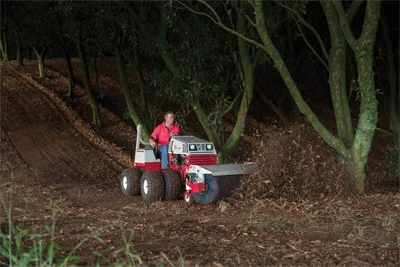

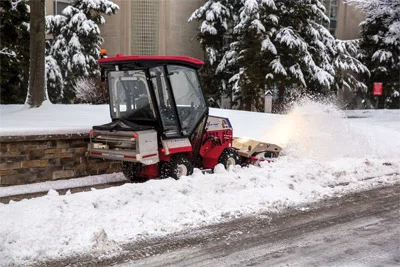

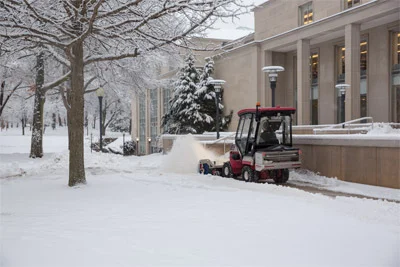

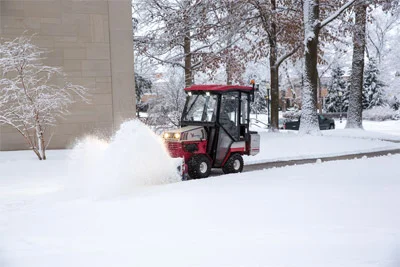

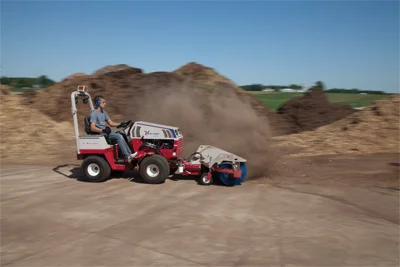

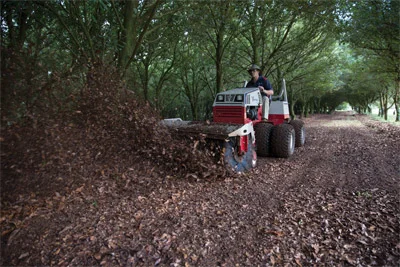

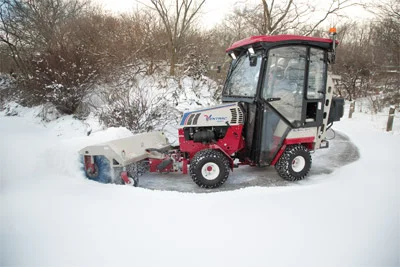

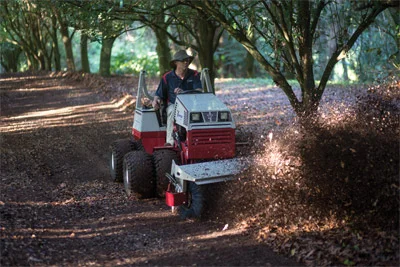

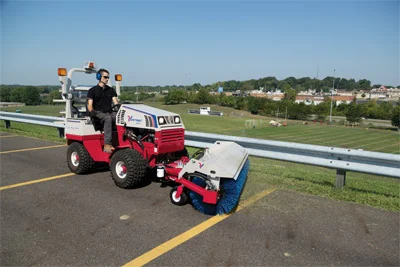

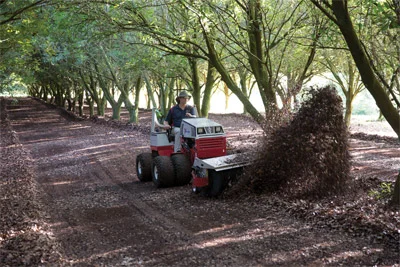

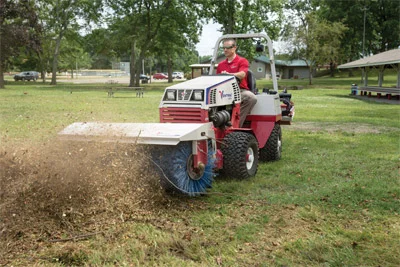

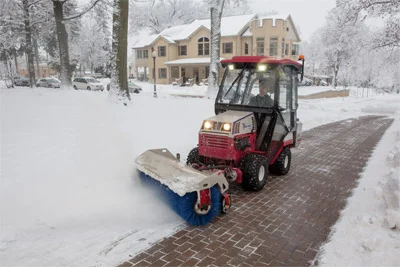

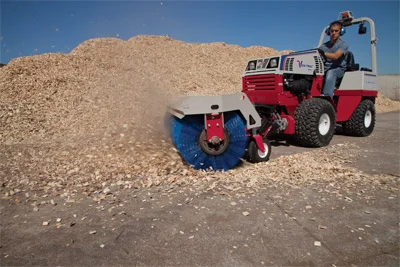

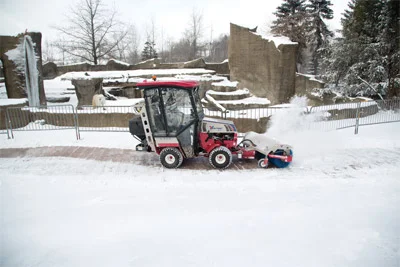

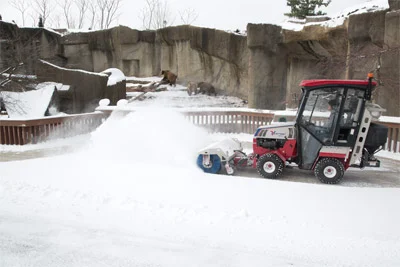

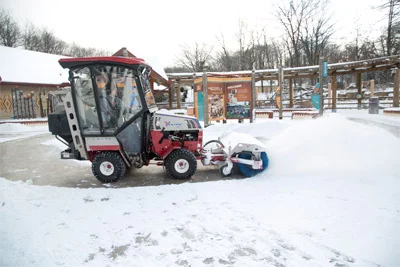

Galeria zdjęć

Szczotka power broom

Zalety produktu

Lepsza widoczność
Osprzęt montowany z przodu pozwala operatorom widzieć pracę urządzenia z przodu. Takie położenie zapewnia lepszą widoczność, dzięki czemu operatorzy mogą pracować pewniej, gdy znajdują się blisko terenów otwartych, budynków lub innych obiektów.




Zamiatanie na czysto
Szczotka Power Broom to wydajne rozwiązanie na lekkie i średnie opady śniegu. Szybkie oczyszczanie ścieżki ze śniegu pozostawiając czystą powierzchnię.







Mozliwa zmiany kierunku obrotów szczotki
Opcjonalny sterownik, siłownik elektryczny umożliwia operatorowi regulację prędkości i kierunku obrotu szczotki, maksymalizując efektywność i umożliwiając operatorowi odwrócenie obrotów szczotki, a wszystko to z fotela traktora.






Szybki system montażu Ventrac
Mając nawet niewielkie doświadczenie możesz zmienić prawie każdy osprzęt w ciągu minuty, bez użycia narzędzi i podnoszenia ciężarów
